پروژه پاورپوینت بررسی قالب لغزنده اصول اجزا سیستم جک و کاربردها

خلاصه ای از پروژه:

📥 قالب بالا رونده

قالب بالا رونده، روشی نوین و کارآمد برای ساخت سازه‌های بلند و طویل مانند سیلوها، برج‌های مخابراتی، هسته‌های برشی ساختمان‌های مرتفع، برج‌های خنک‌کننده و دودکش‌ها است. این تکنیک، نیاز به داربست‌بندی سنگین اطراف سازه را به میزان قابل توجهی کاهش داده و سرعت اجرای پروژه را همراه با کیفیت بهتر نمای نهایی افزایش می‌دهد. با این روش، عملیات بتن‌ریزی و آرماتوربندی به صورت پیوسته و همزمان با حرکت قالب به سمت بالا انجام می‌شود.

اساس کار قالب‌های لغزنده قائم بر حرکت متناوب قالب به ارتفاع ۱ تا ۱.۵ متر است. در حین بالا کشیدن قالب، بتن‌ریزی و آرماتوربندی ادامه یافته و بتن سخت شده از قسمت زیرین قالب خارج می‌شود. سرعت حرکت قالب به گونه‌ای تنظیم می‌شود که بتن هنگام خروج، مقاومت کافی برای حفظ شکل خود را داشته باشد. اجزای اصلی قالب شامل دیواره‌های محکم (چوبی یا فلزی)، یوغ‌ها برای جلوگیری از باز شدن قالب و انتقال بار به جک‌ها، پشت‌بندهای افقی برای تقویت بدنه و اتصال سکوها، و قالب بدنه (پانل‌های فلزی یا چوبی) است.

این روش در قالب‌بندی دیوارهای بتنی بلند و احداث چاه‌های آسانسور پیش از برپایی سایر اجزای ساختمان کاربرد فراوان دارد. در مورد دیوارهای بتنی، قالب‌بندی و بتن‌ریزی به صورت متوالی و با استفاده مکرر از قالب انجام می‌شود. برای چاه‌های آسانسور در ساختمان‌های بلند، امکان اجرای مرحله‌ای (مثلاً هر ۸ طبقه) وجود دارد که پس از تکمیل هر مرحله، قالب متوقف شده و اسکلت نیز تا آن تراز پیش می‌رود و سپس عملیات لغزش مجدداً آغاز می‌شود.

علاوه بر قالب‌های لغزنده قائم، قالب‌های لغزنده افقی نیز برای بتن‌ریزی دیوارهای طولانی، کف و جداره کانال‌های بزرگ، شیب‌ها و کف تونل‌ها به کار می‌روند که معمولاً بر روی ریل یا سکوی شکل‌داده شده حرکت می‌کنند. سیستم قالب‌های پرنده نیز روشی متفاوت برای قالب‌بندی دال‌های بتنی در ساختمان‌های چند طبقه است. در این سیستم، پس از کسب مقاومت لازم بتن، قالب به صورت یک واحد بزرگ (عرشه) به بیرون ساختمان حرکت داده شده و به طبقه بالاتر منتقل می‌شود.

سیستم جک نقش حیاتی در حرکت قالب‌های لغزنده ایفا می‌کند. چهار سیستم اصلی جک شامل هیدرولیکی، هوای فشرده، الکتریکی و دستی وجود دارد که سیستم‌های هیدرولیکی و هوای فشرده از نظر اقتصادی مقرون‌به‌صرفه هستند. جک‌های هیدرولیکی با استفاده از شبکه جک‌ها و پمپ الکتریکی، قالب را به صورت همزمان و در هر بار فعال شدن ۲۵ میلیمتر بالا می‌برند. سیستم جک هوای فشرده نیز با کنترل دستی و حرکت ۱۲ میلیمتر در هر مرحله، قالب را جابجا می‌کند. همچنین، طبق ضوابط ACI-117، میزان جابجایی یا دوران سازه در حین اجرای قالب لغزنده دارای محدودیت‌هایی است.

🎯 **مناسب برای:**
* دانشجویان رشته‌های مهندسی عمران و معماری
* مهندسان و پیمانکاران فعال در صنعت ساخت و ساز
* مدیران پروژه و ناظران ساخت
* پژوهشگران و علاقه‌مندان به روش‌های نوین ساختمانی

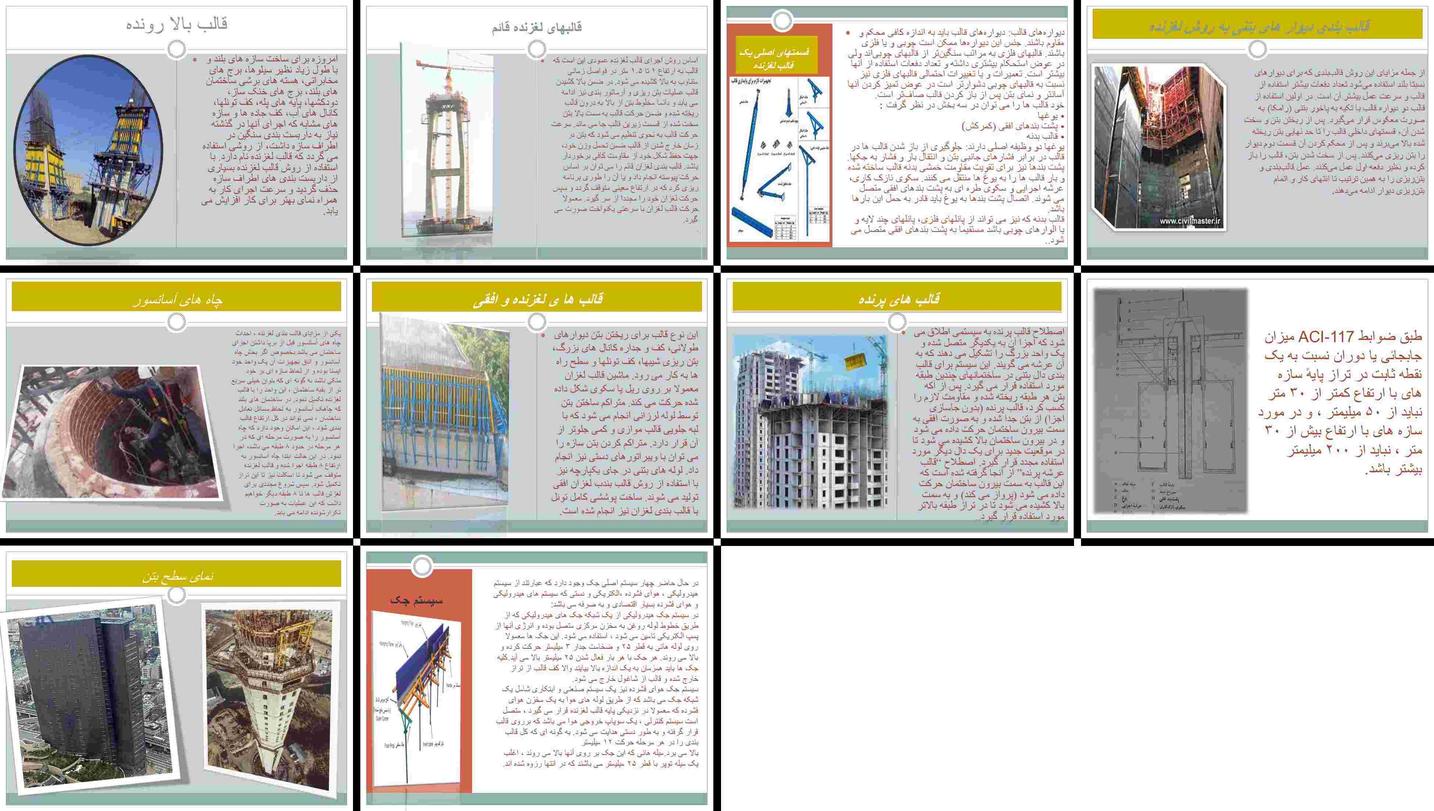

📂 **ویژگی‌های فایل:** این پروژه شامل توضیحات جامع و کاملی درباره قالب‌های بالا رونده (لغزنده) است که انواع، اجزا، مکانیزم عملکرد، کاربردها در سازه‌های مختلف (دیوار، چاه آسانسور، کانال) و سیستم‌های جک را به تفصیل شرح می‌دهد. با مطالعه این فایل، درک عمیقی از یکی از پیشرفته‌ترین روش‌های بتن‌ریزی و قالب‌بندی در سازه‌های بلند و طویل به دست خواهید آورد که می‌تواند در پروژه‌های تحقیقاتی، آموزشی و اجرایی شما بسیار مفید باشد.

همین حالا این پروژه دانشجویی آماده و کامل را دانلود کنید! با دسترسی به کامل‌ترین آرشیو پروژه، دانلود آسان و سریع، پروژه‌های آماده برای استفاده را در اختیار خواهید داشت.

عناوین و فهرست کلی پروژه:

قالب لغزنده
# قالب‌های لغزنده قائم
# قسمت‌های اصلی قالب لغزنده
– دیواره‌های قالب
– یوغ‌ها
– پشت‌بندهای افقی (کمرکش)
– قالب بدنه
# قالب‌بندی دیوارهای بتنی به روش لغزنده
# چاه‌های آسانسور
# قالب‌های لغزنده افقی
# قالب‌های پرنده
# سیستم جک
– سیستم جک هیدرولیکی
– سیستم جک هوای فشرده
