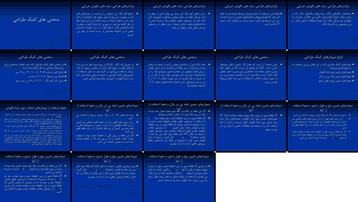

پروژه پاورپوینت راهنمای طراحی سازه‌های نگهبان خرپایی با استفاده از نمودارهای کمک طراحی

خلاصه ای از پروژه:

در طراحی سازه‌های نگهبان خرپایی، پارامترهای متعددی از جمله ارتفاع گود (H)، سربار مجاور گود (Q) و فاصله‌ی بین خرپاها (L) نقش اساسی ایفا می‌کنند. ارتفاع گود بر اساس موقعیت ساختمان‌های مجاور یا معابر تعیین می‌شود، سربار مجاور گود ناشی از عوامل مختلفی مانند تردد وسایل نقلیه یا مصالح ساختمانی است و فاصله‌ی بین خرپاها معمولاً بین 3 تا 5 متر در نظر گرفته می‌شود تا فونداسیون ساختمان اصلی بین آن‌ها قرار گیرد. مشخصات مکانیکی خاک، شامل مقاومت چسبندگی (c)، زاویه‌ی اصطکاک داخلی (φ) و وزن مخصوص خاک نیز در طراحی مؤثر هستند.

منحنی‌های کمک طراحی با در نظر گرفتن مقادیر مشخصی برای پارامترهای طراحی مانند ارتفاع گود (4، 7، 10، 13 و 16 متر)، فاصله‌ی بین خرپاها (3، 4 و 5 متر) و سربار کنار گود (0، 2، 4 و 6 تن بر متر مربع) ارائه شده‌اند. در صورت قرار گرفتن مقادیر H، L یا Q پروژه بین دو مقدار موجود در منحنی‌ها، باید از منحنی مربوط به عدد بزرگتر استفاده شود. در غیر این صورت، لازم است سازه نگهبان بر اساس مبانی محاسباتی طراحی و محاسبه شود.

مقدار Q ناشی از ساختمان مجاور باید با توجه به بارهای زنده و مرده وارد بر هر طبقه محاسبه شود. در ساختمان‌ها، می‌توان Q را به ازای هر متر مربع هر سقف، برابر با یک تن بر متر مربع در نظر گرفت که مقادیر 2، 4 و 6 تن بر متر مربع نشان‌دهنده‌ی ساختمان‌های مجاور 2، 4 و 6 طبقه خواهند بود. مقدار Q=0 نشان‌دهنده‌ی ناچیز بودن سربار است و لزوماً به معنای عدم وجود زمین یا معبر مجاور گود نیست.

نمودارهای کمک طراحی به سه نوع تقسیم می‌شوند: نمودارهای تعیین نوع سازه‌ی نگهبان، نمودارهای تعیین ابعاد پی در پلان و نمودارهای تعیین نوع و طول شمع. برای استفاده از این نمودارها، ابتدا نمودار مربوط به مقادیر H، L و Q پروژه انتخاب می‌شود. سپس، با مشخص کردن φ و c بر روی محورهای افقی و قائم، نقطه‌ی تلاقی این دو مقدار تعیین شده و بر اساس موقعیت این نقطه در نواحی مختلف نمودار، نوع سازه، ابعاد پی یا نوع و طول شمع تعیین می‌گردد.

در صورتی که نقطه‌ی تلاقی در ناحیه‌ی “عدم نیاز” قرار گیرد، گود پایدار بوده و نیازی به سازه‌ی نگهبان نیست. اگر نقطه در ناحیه‌ی IV قرار گیرد، خاک بسیار ضعیف بوده و نیاز به مطالعات ژئوتکنیکی خاص و طراحی سازه‌ی نگهبان بر اساس بررسی‌های بیشتر محلی است. در صورت قرار گرفتن نقطه بین خطوط نمودار، از درونیابی خطی برای تعیین مقدار مورد نظر استفاده می‌شود. اگر نقطه در پایین خط چهارم بیفتد، نمودارهای ارائه شده کافی نبوده و نیاز به مطالعات خاص وجود دارد.

پروژه‌های دانشجویی برتر را به آسانی دانلود کنید و با پروژه‌های آماده برای استفاده، گامی بلند در مسیر موفقیت بردارید!

عناوین و فهرست کلی پروژه:

منحنی‌های کمک طراحی

* پارامترهای طراحی سازه‌های نگهبان خرپایی
* ارتفاع گود، H
* سربار مجاور گود، Q
* فاصلة بین خرپاها، L
* مشخصات مکانیکی خاک
* مقادیر مشخص برای پارامترهای طراحی
* ارتفاع گود یا سازه، H
* فاصلة بین خرپاها، L
* سربار کنار گود، Q
* محاسبة Q ناشی از ساختمان مجاور
* انواع نمودارهای کمک طراحی
* نمودارهای تعیین نوع سازة نگهبان
* نحوة استفاده از نمودارهای انتخاب نوع سازة نگهبان
* نمودارهای تعیین ابعاد پی در پلان
* نحوة استفاده از نمودارهای تعیین ابعاد پی در پلان
* نمودارهای تعیین نوع و طول شمع
* نحوة استفاده از نمودارهای تعیین نوع و طول شمع
