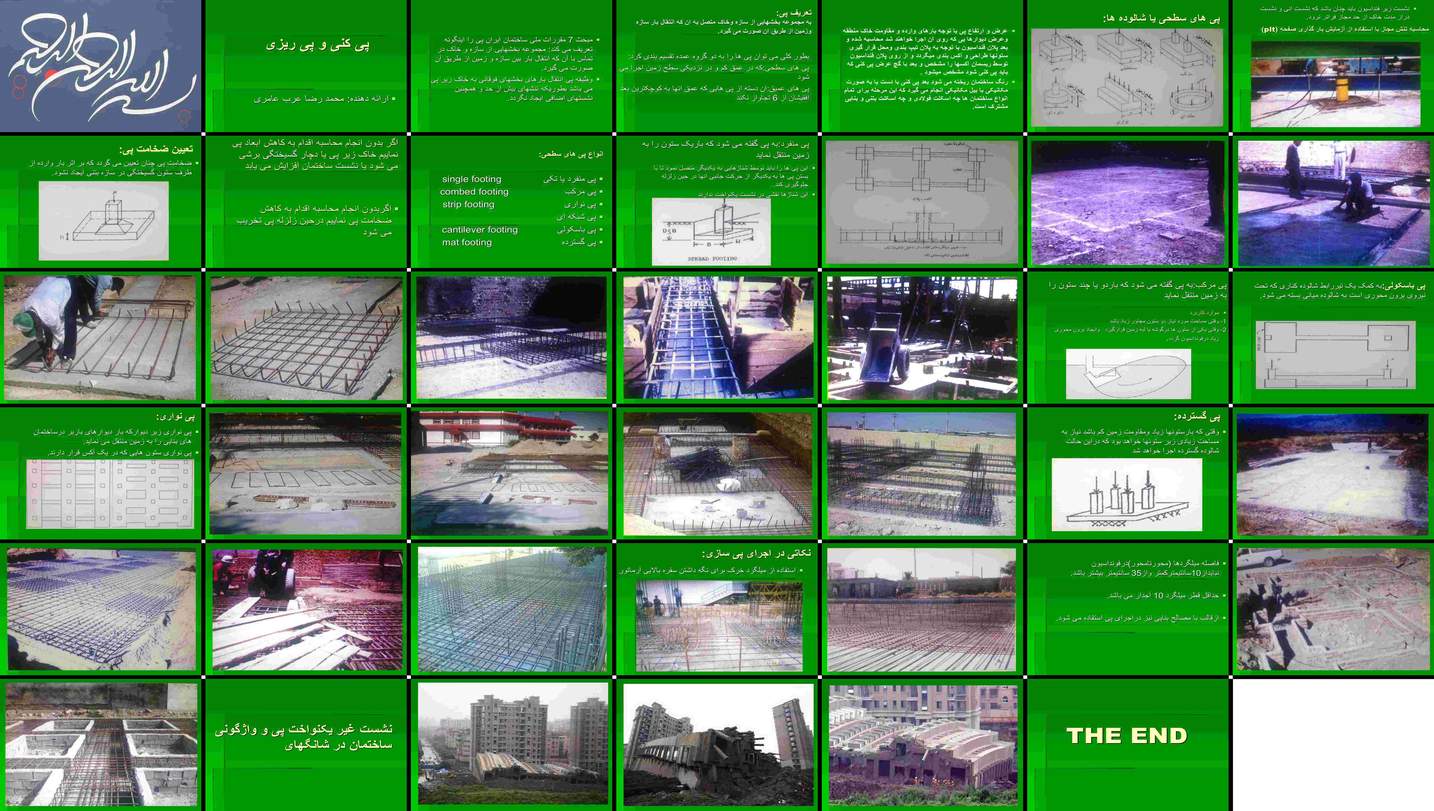

پروژه پاورپوینت پی کنی، پی ریزی و انواع پی های سطحی

خلاصه ای از پروژه:

مبحث هفتم مقررات ملی ساختمان ایران، پی را به عنوان مجموعه بخش‌هایی از سازه و خاک متصل به آن تعریف می‌کند که انتقال بار بین سازه و زمین از طریق آن صورت می‌گیرد. وظیفه اصلی پی، انتقال بارهای وارده از بخش‌های فوقانی سازه به خاک زیرین است، به گونه‌ای که تنش‌های بیش از حد و نشست‌های اضافی ایجاد نشود. پی‌ها به طور کلی به دو دسته سطحی و عمیق تقسیم می‌شوند. پی‌های سطحی در عمق کم و نزدیک به سطح زمین اجرا می‌شوند، در حالی که پی‌های عمیق، عمقی بیشتر از 6 برابر کوچکترین بعد افقی خود دارند.

محاسبه عرض و ارتفاع پی بر اساس بارهای وارده، مقاومت خاک منطقه و عرض دیوارهای فوقانی انجام می‌شود. پس از طراحی پلان فونداسیون و آکس‌بندی، عملیات پی‌کنی با دست یا به صورت مکانیکی انجام می‌شود که این مرحله برای انواع ساختمان‌ها (اسکلت فولادی، بتنی و بنایی) مشترک است. در پی‌های سطحی، محاسبه تنش مجاز با استفاده از آزمایش بارگذاری صفحه (PLT) انجام می‌شود و ضخامت پی باید به گونه‌ای تعیین شود که در اثر بار وارده از طرف ستون، گسیختگی در سازه بتنی ایجاد نشود. کاهش ابعاد یا ضخامت پی بدون انجام محاسبات می‌تواند منجر به گسیختگی برشی خاک، افزایش نشست ساختمان یا تخریب پی در حین زلزله شود.

انواع پی‌های سطحی شامل پی منفرد، مرکب، نواری، شبکه‌ای، باسکولی و گسترده است. پی منفرد بار یک ستون را به زمین منتقل می‌کند و باید با شناژهایی به یکدیگر متصل شوند تا از حرکت جانبی در حین زلزله جلوگیری شود. پی مرکب بار دو یا چند ستون را منتقل می‌کند و در شرایطی مانند نزدیکی ستون‌ها یا قرارگیری ستون در گوشه زمین کاربرد دارد. پی باسکولی با استفاده از یک تیر رابط، شالوده کناری را به شالوده میانی متصل می‌کند. پی نواری زیر دیوارها یا ستون‌های هم‌راستا اجرا می‌شود و پی گسترده در شرایطی که بار ستون‌ها زیاد و مقاومت زمین کم باشد، مورد استفاده قرار می‌گیرد. در اجرای پی‌سازی، استفاده از میلگرد خرک برای نگهداری سفره بالایی آرماتور، رعایت فاصله مناسب بین میلگردها (10 تا 35 سانتیمتر) و استفاده از میلگرد آجدار با حداقل قطر 10 میلیمتر الزامی است.

عناوین و فهرست کلی پروژه:

تعریف و وظایف پی
* تقسیم بندی انواع پی (سطحی و عمیق)
* محاسبه ابعاد و طراحی پی
* مراحل پی کنی
* پی های سطحی (شالوده ها):
* محاسبه تنش مجاز و نشست
* تعیین ضخامت پی
* انواع پی های سطحی (منفرد، مرکب، نواری، شبکه ای، باسکولی، گسترده) و کاربرد هر کدام
* نکاتی در اجرای پی سازی
* نشست غیر یکنواخت پی
