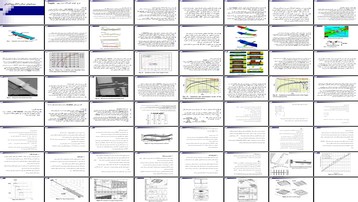

پروژه پاورپوینت اتصالات RF MEMS نوع Toggle طراحی، ساخت و ارزیابی عملکرد در ولتاژهای

خلاصه ای از پروژه:

این مقاله به بررسی نوع جدیدی از اتصالات RF MEMS می‌پردازد که در ولتاژهای پایین عمل کرده و برای کاربردهای باند پهن مناسب هستند. این اتصالات با نام Toggle معرفی شده و از تیرهای پایه دار تثبیت شده با پیچ‌های محکم به زمین تشکیل شده‌اند. شبیه‌سازی‌های مکانیکی و الکترومغناطیسی این اتصالات به طور کامل انجام شده و فرآیند ساخت و تولید آن‌ها نیز ارائه شده است.

در مقایسه با ابزارهای نیمه مبدل، تجهیزات ME-MS امتیازات قابل توجهی دارند، از جمله کاهش افت داخلی، مصرف نیروی بالا و اتصالات طولی بالا. با این حال، تحقق اتصالات RF-MEMS با چالش‌هایی مانند عملکرد ولتاژ بالا، کاهش سرعت اتصالات و کنترل نیروی بالا همراه است. این مقاله به بررسی اتصالات جدید ME-MS با عملکرد ولتاژ پایین و قابلیت کنترل نیروی بالا می‌پردازد.

اتصالات Toggle در محیط‌های CPW به گونه‌ای طراحی شده‌اند که تیرها به شیوه خاصی به سطح زمین محکم شوند. پیچ‌های تثبیت شده از نیتریت سیلیکون تشکیل شده‌اند که باعث جداسازی تیرها از سطح زمین می‌شود. الکترودهای باریک زیر لایه‌ها امکان اتصال هر یک از تیرها را با استفاده از تئوری کشش فراهم می‌کنند. این تیرها قادر به تماس مستقیم بدون وجود نیروی دی‌الکتریک میان سطح هادی و سطوح مسطح هستند.

ساخت مکانیکی اتصالات Toggle بر اساس طرح‌ریزی اتصالات باز و بسته الکتریکی با توجه به سیگنال ولتاژهای خارجی انجام می‌شود. در این فرآیند، کشش الکترودها با مسدود شدن سطح سیگنال و اعمال ولتاژ بر الکترودها آغاز می‌شود. از نرم‌افزار ANSYS برای محاسبه و ارزیابی حالت تغییر شکل ثابت و توزیع فشار و نوسان تیرهای پایه استفاده می‌شود.

طراحی الکترومغناطیسی اتصالات Toggle در محیط سطح صفحه 50 اهمی انجام می‌شود. در وضعیت بسته، سیگنال‌ها از طریق تماس سیستم فلزی به تیر پایه دار یا دسته فلزات متغیر منتقل می‌شوند. برای دستیابی به عملکرد مطلوب، باید توازن حجم ظرفیت به درستی حفظ شود. فرآیند تولید این اتصالات بر روی صفحات اتصال سیلیکونی با قابلیت ثبات بالا انجام می‌شود.

به دنبال پروژه‌های دانشجویی برتر و آماده برای استفاده هستید؟ با دانلود آسان این پروژه، گامی بلند در جهت موفقیت بردارید!

عناوین و فهرست کلی پروژه:

سیستمهای میکروالکترومکانیکی

چکیده

مقدمه و پیش درآمد
* اشکالات اتصالات RF- MEMS
* ویژگی‌های اصلی اتصالات RF MEMS

ساخت و تولید مکانیکی
* اتصالات Toggle
* معادلات تحلیلی در طرح ابعاد قالب

طرح و ساخت اجزاء الکترومغناطیسی و مبدل‌های وابسته به آن
* اتصال Toggle در محیط سطح صفحه 50 اهمی
* توازن حجم ظرفیت

فرایند تولید و ساخت
* کلیدهای اتصال اهرمی Toggle
* تعیین لایه wsi2 N4

بررسی و ارزیابی نتایج حاصله
* عملکرد DC, RF
* مقایسه نتایج و بررسی‌ها و نتایج ساخت و تولید یک اتصال مسدود

نتیجه‌گیری

قالب‌ریزی طراحی 3D MENS در کاربرد تجزیه نودال تغییر داده شده
* خلاصه
* مقدمه SUGAR 7101
* قالب‌ریزی: ارائه MEMS در SUGAR
