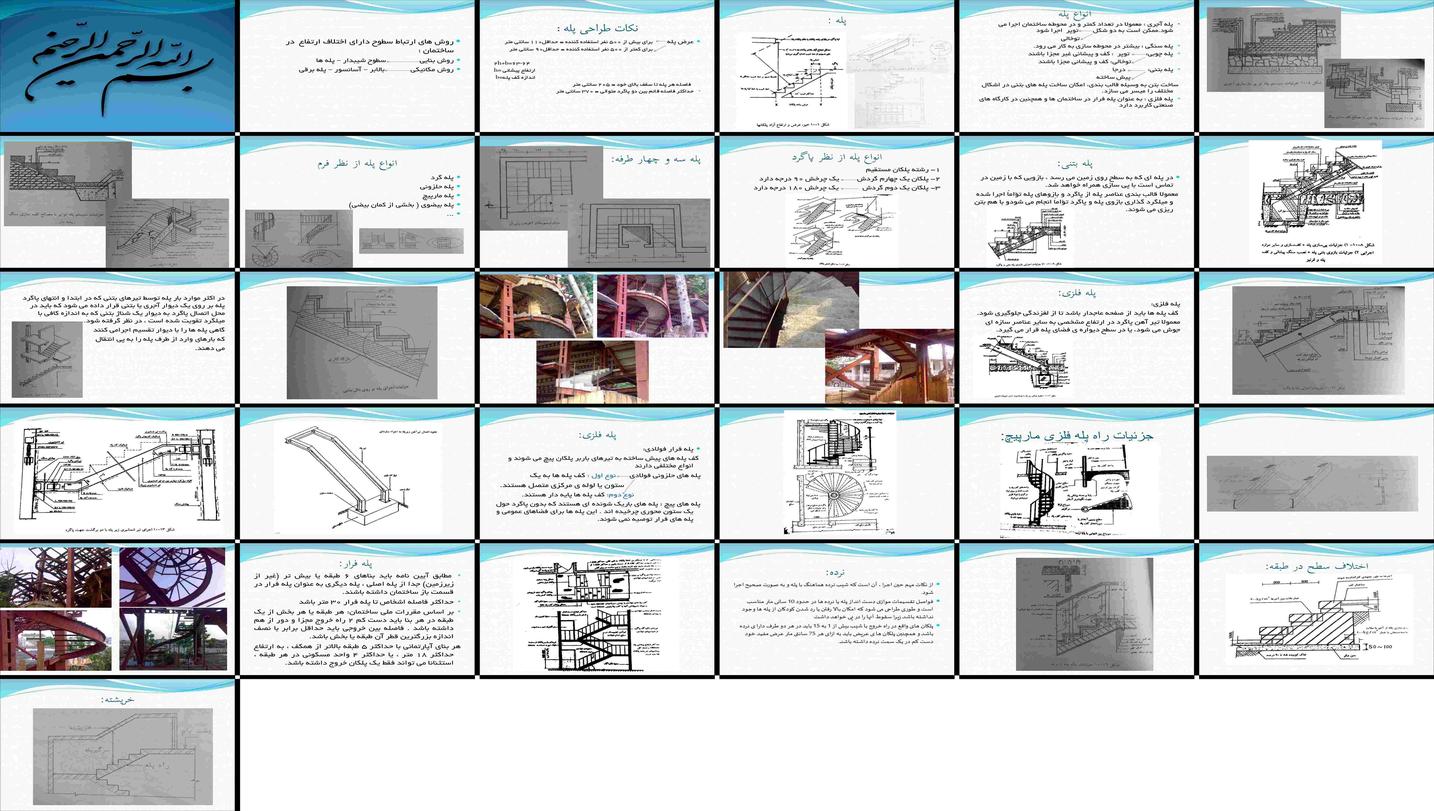

پروژه پاورپوینت نقش پله‌ها در ساختمان طراحی انواع اجرا و ضوابط ایمنی

خلاصه ای از پروژه:

📥 پروژه: روش‌های ارتباط سطوح دارای اختلاف ارتفاع در ساختمان

این پروژه به صورت جامع به بررسی روش‌های گوناگون برای ایجاد ارتباط بین سطوح دارای اختلاف ارتفاع در ساختمان‌ها می‌پردازد. در این مجموعه، هم به تکنیک‌های بنایی سنتی مانند طراحی و اجرای انواع پله‌ها و سطوح شیبدار پرداخته شده و هم به راهکارهای مکانیکی مدرن نظیر آسانسور، بالابر و پله برقی اشاره شده است. هدف اصلی، ارائه درکی عمیق از اصول طراحی، ملاحظات متریالی و الزامات قانونی مربوط به سیستم‌های ارتباط عمودی است که برای ایمنی و کارایی ساختمان‌ها ضروری است.

🎯 مناسب برای:
* دانشجویان و مهندسان معماری
* دانشجویان و مهندسان عمران
* طراحان داخلی و معماران منظر
* پیمانکاران و مجریان پروژه‌های ساختمانی
* هر علاقه‌مند به اصول طراحی و اجرای پله و سیستم‌های ارتباط عمودی در ساختمان.

📂 ویژگی‌های فایل:
* **محتوا:** این فایل شامل بررسی جامع انواع پله‌ها بر اساس جنس (آجری، سنگی، چوبی، بتنی، فلزی) و فرم (گرد، حلزونی، مارپیچ، بیضوی)، به همراه جزئیات طراحی و اجرایی آن‌ها می‌باشد. همچنین، نکات کلیدی در طراحی پله‌ها از جمله عرض، ارتفاع، کف پله، فاصله تا سقف و حداکثر ارتفاع بین پاگردها ارائه شده است.
* **مزایا:** با مطالعه این پروژه، درک عمیقی از استانداردهای طراحی پله، روش‌های اجرای انواع پله‌های بتنی و فلزی، و همچنین الزامات مربوط به پله‌های فرار و نرده‌ها به دست خواهید آورد. این اطلاعات به شما کمک می‌کند تا طراحی‌ها و اجراهای خود را مطابق با مقررات ملی ساختمان و اصول ایمنی انجام دهید.

در ساختمان‌ها، برای ارتباط بین سطوح با اختلاف ارتفاع، از دو روش اصلی بنایی (مانند پله‌ها و سطوح شیبدار) و مکانیکی (شامل بالابر، آسانسور و پله برقی) استفاده می‌شود. طراحی پله‌ها نیازمند رعایت دقیق نکات فنی است؛ از جمله عرض مناسب پله که بر اساس تعداد کاربران (حداقل ۱۱۰ سانتی‌متر برای بیش از ۵۰۰ نفر و ۹۰ سانتی‌متر برای کمتر از ۵۰۰ نفر) تعیین می‌شود. همچنین، فرمول ۲h+b=۶۳-۶۴ برای ابعاد پیشانی و کف پله، فاصله ۲.۰۵ متری هر پله تا سقف بالای خود، و حداکثر فاصله قائم ۳.۷۰ متری بین دو پاگرد متوالی از جمله این اصول هستند.

پله‌ها بر اساس جنس مصالح به انواع آجری (معمولاً در محوطه و به صورت توپر یا توخالی)، سنگی (بیشتر در محوطه‌سازی)، چوبی (توپر یا توخالی)، بتنی (درجا یا پیش‌ساخته با قابلیت شکل‌پذیری بالا) و فلزی (کاربرد در پله‌های فرار و کارگاه‌های صنعتی) تقسیم می‌شوند. از نظر فرم نیز، پله‌ها می‌توانند به صورت گرد، حلزونی، مارپیچ، بیضوی، سه یا چهار طرفه و همچنین با پاگردهای مستقیم، یک‌چهارم گردش (۹۰ درجه) یا یک‌دوم گردش (۱۸۰ درجه) طراحی و اجرا گردند.

در اجرای پله‌های بتنی، قالب‌بندی، میلگردگذاری و بتن‌ریزی بازوها و پاگردها معمولاً به صورت توأمان انجام می‌شود و بار پله‌ها اغلب توسط تیرهای بتنی در ابتدا و انتهای پاگرد به دیوارها یا شناژهای تقویتی منتقل می‌گردد. پله‌های فلزی نیز نیازمند کف پله‌های عاج‌دار برای جلوگیری از لغزندگی هستند و تیرآهن پاگرد آن‌ها به سایر عناصر سازه‌ای جوش می‌شود. پله‌های فرار فولادی، از جمله انواع حلزونی و پیچ، کاربرد ویژه‌ای دارند، اما پله‌های پیچ به دلیل باریک شدن برای فضاهای عمومی و فرار توصیه نمی‌شوند. مطابق آیین‌نامه، ساختمان‌های ۶ طبقه یا بیشتر باید پله فرار مجزا داشته باشند که حداکثر فاصله اشخاص تا آن ۳۰ متر باشد و هر طبقه حداقل دو راه خروج مجزا و دور از هم داشته باشد.

نصب نرده‌ها با شیب هماهنگ با پله و فواصل تقسیمات موازی حدود ۱۰ سانتی‌متر برای جلوگیری از سقوط کودکان از اهمیت بالایی برخوردار است. پلکان‌های واقع در راه خروج با شیب بیش از ۱ به ۱۵ باید در هر دو طرف دارای نرده باشند و پلکان‌های عریض نیز به ازای هر ۷۵ سانتی‌متر عرض مفید، دست‌کم در یک سمت نرده داشته باشند. این پروژه تمامی این جزئیات را به دقت پوشش می‌دهد. برای دسترسی به کامل‌ترین آرشیو پروژه های آماده و دانشجویی در زمینه طراحی و اجرای پله، هم‌اکنون این پروژه آماده برای استفاده را به صورت آسان و سریع دانلود کنید!

عناوین و فهرست کلی پروژه:

روش‌های ارتباط سطوح با اختلاف ارتفاع در ساختمان
– روش بنایی
– روش مکانیکی

# نکات طراحی پله

# انواع پله (بر اساس مصالح)
– پله آجری
– پله سنگی
– پله چوبی
– پله بتنی
– پله فلزی

# انواع پله از نظر فرم
– پله گرد
– پله حلزونی
– پله مارپیچ
– پله بیضوی
– پله سه و چهار طرفه

# انواع پله از نظر پاگرد
– پلکان مستقیم
– پلکان یک چهارم گردش
– پلکان یک دوم گردش

# جزئیات اجرایی پله بتنی

# جزئیات اجرایی پله فلزی

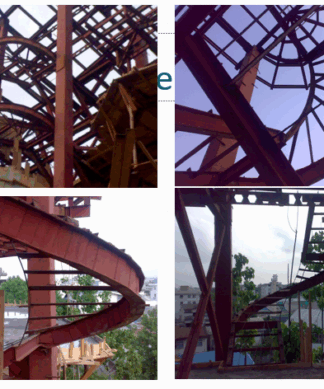

– پله فرار فولادی
– پله‌های حلزونی فولادی
– پله‌های پیچ

# پله فرار و ضوابط آن
– مقررات آیین‌نامه‌ای
– مقررات ملی ساختمان

# نرده
– ضوابط و نکات اجرایی نرده

# اختلاف سطح در طبقه

# خرپشته
