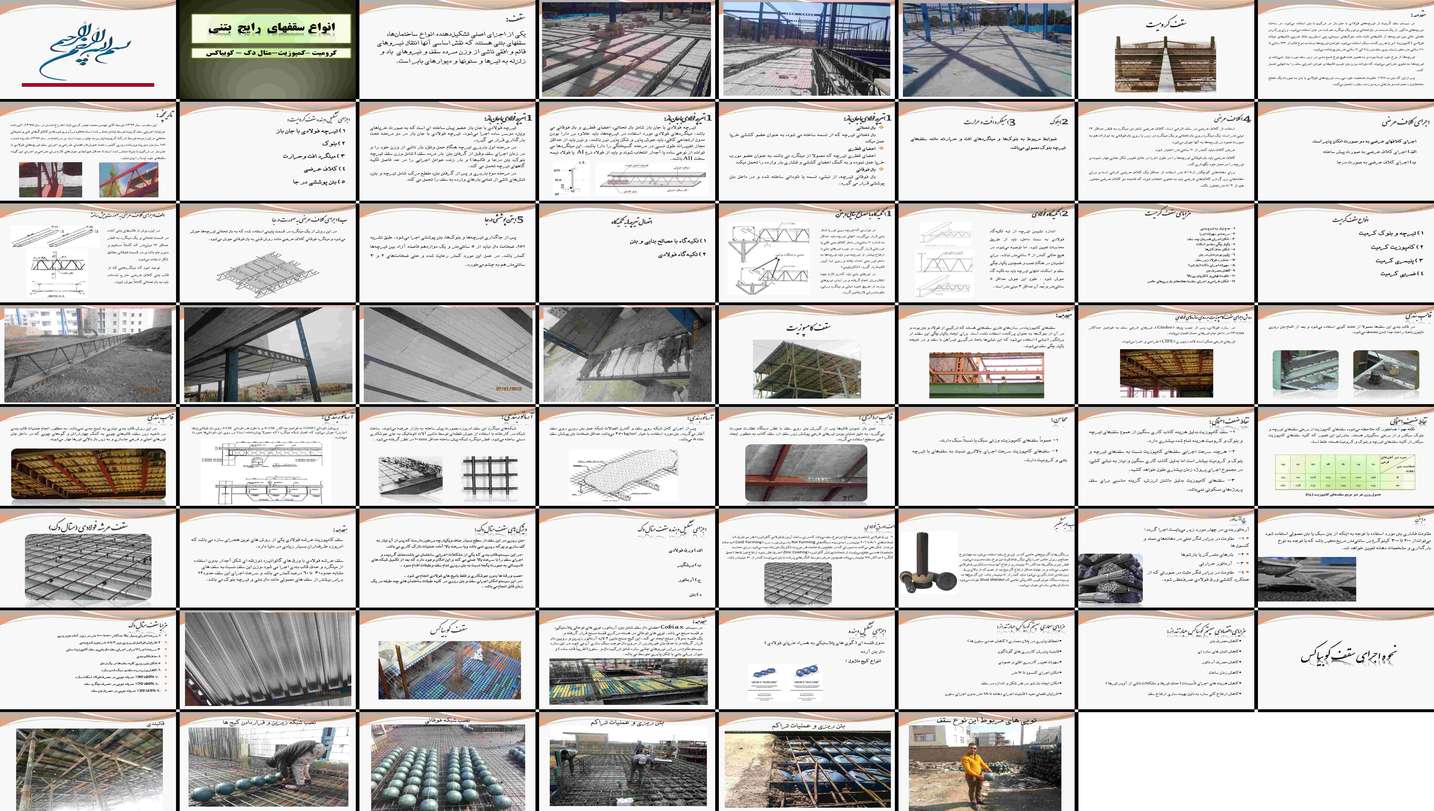

پروژه پاورپوینت انواع سقف‌های بتنی کرومیت و کامپوزیت

خلاصه ای از پروژه:

سقف‌های بتنی، اجزای اصلی ساختمان‌ها هستند که نیروهای قائم و افقی را به تیرها و ستون‌ها منتقل می‌کنند. سقف کرومیت از تیرچه‌های فولادی با جان باز و بتن تشکیل شده و فضای بین تیرچه‌ها با بلوک یا مواد سبک پر می‌شود. این تیرچه‌ها خودایستا بوده و نیازی به شمع‌بندی ندارند. پس از گیرش بتن، تیرچه‌ها و بتن به صورت یک مقطع مختلط عمل کرده و بارها را تحمل می‌کنند.

اجزای سقف کرومیت شامل تیرچه فولادی با جان باز، بلوک، میلگرد افت و حرارت، کلاف عرضی و بتن پوششی است. تیرچه‌ها در دو مرحله باربری می‌کنند؛ ابتدا وزن خود و بارهای اجرایی را تحمل کرده و سپس با بتن یکپارچه شده و بارهای سقف را تحمل می‌کنند. کلاف عرضی برای مهار بال فوقانی تیرچه‌ها و حفظ فاصله آن‌ها استفاده می‌شود و می‌تواند به صورت پیش‌ساخته یا درجا اجرا شود. بتن پوششی نیز پس از جاگذاری تیرچه‌ها و بلوک‌ها اجرا می‌شود.

اتصال تیرچه‌ها به تکیه‌گاه می‌تواند با مصالح بنایی، بتن یا فولاد انجام شود. در اتصال با بتن، تیرچه باید حداقل 10 سانتی‌متر داخل کلاف بتنی قرار گیرد. در اتصال فولادی، نشیمن تیرچه باید محاسبه شده و به تکیه‌گاه جوش داده شود. سقف کرومیت مزایایی مانند عدم نیاز به شمع‌بندی، سرعت اجرا، یکپارچگی با اسکلت، کاهش مصرف بتن و امکان طراحی برای دهانه‌های خاص دارد و انواع مختلفی مانند تیرچه و بلوک، کامپوزیت، پلیمری و ضربی دارد.

سقف کامپوزیت، ترکیبی از فولاد و بتن است که در آن از بلوک استفاده نمی‌شود و برای یکپارچگی از برشگیر استفاده می‌شود. در اجرای این سقف، تیرهای فرعی به تیرهای اصلی متصل شده و قالب‌بندی انجام می‌شود. سپس شبکه‌های میلگرد پیش‌ساخته روی سقف قرار گرفته و بتن‌ریزی انجام می‌شود. پس از گیرش بتن، قالب‌ها برداشته شده و در صورت نیاز از سقف کاذب استفاده می‌شود.

سقف کامپوزیت وزن سبکی دارد و سرعت اجرای آن بالاست، اما هزینه آن نسبت به سقف‌های تیرچه بلوک و کرومیت بیشتر است.

به دنبال پروژه‌های دانشجویی برتر و آماده برای استفاده هستید؟ با دانلود آسان پروژه‌های آماده، در زمان خود صرفه‌جویی کنید و بهترین نتیجه را در پروژه‌های دانشجویی خود کسب کنید!

عناوین و فهرست کلی پروژه:

سقف
انواع سقف‌های رایج بتنی
* سقف کرومیت
* مقدمه
* تاریخچه
* اجزای تشکیل دهنده سقف کرومیت
* تیرچه فولادی با جان باز
* بال تحتانی
* اعضای قطری
* بال فوقانی
* بلوک
* میلگرد افت و حرارت
* کلاف عرضی
* اجرای کلاف عرضی
* اجرای کلاف عرضی به صورت پیش ساخته
* اجرای کلاف عرضی به صورت درجا
* بتن پوششی درجا
* اتصال تیرچه‌ها به تکیه‌گاه
* تکیه‌گاه با مصالح بنایی و بتن
* تکیه‌گاه فولادی
* مزایای سقف کرمیت
* انواع سقف کرمیت
* تیرچه و بلوک کرمیت
* کامپوزیت کرمیت
* پلیمری کرمیت
* ضربی کرمیت
* سقف کامپوزیت
* مقدمه
* روش اجرای سقف کامپوزیت بر روی سازه‌های فولادی
* قالب بندی
* آرماتوربندی
* قالب برداری
* محاسن
* نقاط ضعف احتمالی
* سقف عرشه فولادی (متال دک)
* مقدمه
* ویژگی های سقف متال دک
* اجزای تشکیل دهنده سقف متال دک
* ورق فولادی
* برشگیر
* آرماتور
* بتن
* مزایا سقف متال دک
* سقف کوبیاکس
* مقدمه
* اجزای تشکیل دهنده
* مدول قفسه ای
* دال بتن آرمه
* انواع کیج ماژول
* مزایای معماری سیستم کوبیاکس
* مزایای اقتصادی سیستم کوبیاکس
* نحوه اجرای سقف کوبیاکس
* قالبندی
* نصب شبکه زیرین و قراردادن کیج ها
* نصب شبکه فوقانی
* بتن ریزی و عملیات تراکم
* توپی های مربوط این نوع سقف
