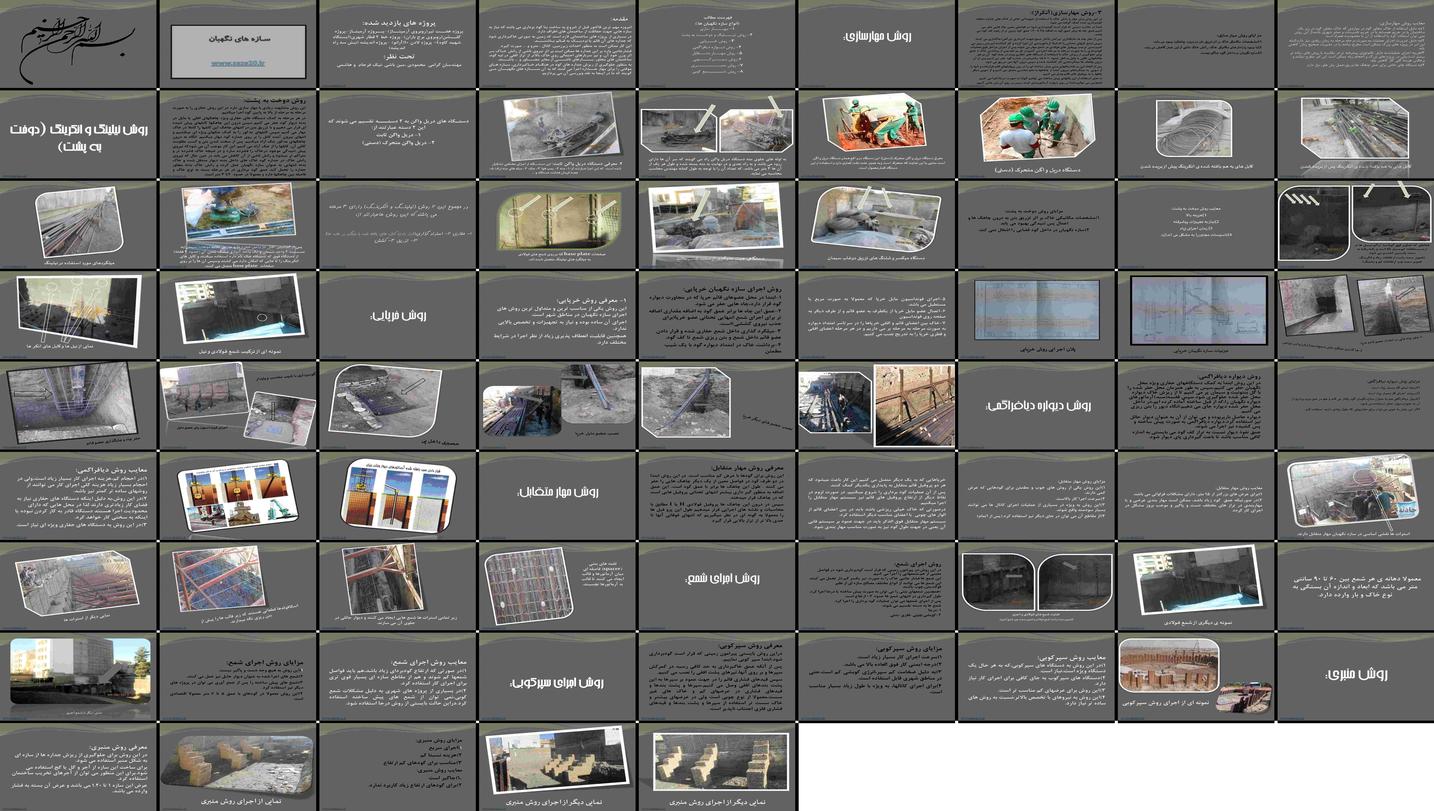

پروژه پاورپوینت سازه نگهبان انواع روش‌ها (مهار سازی، نیلینگ، خرپایی) + مزایا و معایب

خلاصه ای از پروژه:

گودبرداری، به عنوان مهم‌ترین مرحله قبل از شروع ساخت و ساز، نیازمند استفاده از سازه‌های نگهبان برای حفاظت از ساختمان‌های مجاور است. در پروژه‌های ساختمانی، خاکبرداری به صورت قائم یا نزدیک به قائم انجام می‌شود که این امر می‌تواند به منظور احداث زیرزمین، کانال یا مترو صورت گیرد. فشارهای جانبی ناشی از رانش خاک، وزن ساختمان‌های مجاور و بارهای ناشی از معابر، می‌توانند باعث ریزش جداره‌های گود شوند. به همین دلیل، سازه‌های نگهبان به عنوان سازه‌های موقت برای مهار جداره‌ها در هنگام خاکبرداری اجرا می‌شوند.

روش مهارسازی (آنکراژ) یکی از روش‌های مورد استفاده در سازه‌های نگهبان است که در آن از خاک‌های جداره منطقه گودبرداری شده برای مهار رانش خاک استفاده می‌شود. در این روش، چاه‌هایی در حاشیه زمین حفر شده و پس از جایگذاری تیرآهن و آرماتوربندی، بتن‌ریزی انجام می‌شود. سپس، گودبرداری به صورت مرحله به مرحله انجام شده و با حفر چاهک‌های افقی یا مایل در بدنه گود، میلگردها کار گذاشته و بتن تزریق می‌شود. پانل‌های بتنی پیش‌ساخته یا درجا اجرا شده نیز بین پروفیل‌های قائم قرار داده می‌شوند.

مزایای روش مهارسازی شامل بهبود مشخصات مکانیکی خاک و کاهش رانش خاک است. همچنین، این روش سازه نگهبان در داخل گود جاگیر نیست. با این حال، معایبی نیز دارد؛ از جمله محدودیت استفاده در مواردی که خاک مجاور گود در زیر ساختمان یا حریم همسایه باشد، نیاز به زمان زیاد برای اجرای مرحله به مرحله، هزینه بالای اجرا به دلیل تکنولوژی پیشرفته‌تر و نیاز به دستگاه‌های خاص.

روش نیلینگ و انکرینگ (دوخت به پشت) نیز مشابه مهارسازی است و در آن حفاری به صورت مرحله به مرحله از بالا به پایین گود انجام می‌شود. در هر مرحله، چاهک‌های افقی یا مایل در بدنه دیوار حفر شده و کابل‌های پیش‌تنیده در آن‌ها قرار داده می‌شوند. پس از تزریق بتن و مهار کابل‌ها، آن‌ها با جک‌های ویژه کشیده شده و بر روی جداره گود مهار می‌شوند. این کار باعث فشرده‌سازی خاک و کاهش رانش ناشی از آن می‌شود.

دستگاه‌های دریل واگن، شامل دریل واگن ثابت و متحرک (دستی)، برای حفر چاهک‌ها در روش نیلینگ و انکرینگ استفاده می‌شوند. پس از قرار دادن کابل‌ها در حفره‌ها و تزریق ملات دوغاب سیمان، کابل‌ها با دستگاه جک کشیده شده و بر روی صفحات base plate متصل می‌شوند. مراحل اصلی این روش شامل حفاری، استرند گذاری، تزریق و کشش است.

روش خرپایی یکی از مناسب‌ترین و متداول‌ترین روش‌های اجرای سازه نگهبان در مناطق شهری است که اجرای آن ساده بوده و نیاز به تجهیزات و تخصص بالایی ندارد. در این روش، ابتدا چاه‌هایی در محل عضوهای قائم خرپا حفر شده و پس از میلگرد گذاری و بتن‌ریزی، عضو قائم داخل شمع قرار می‌گیرد. سپس، خاک در امتداد دیواره گود با یک شیب مطمئن برداشته شده و فونداسیون مایل خرپا اجرا می‌شود. در نهایت، اعضای افقی و قطری خرپا به تدریج نصب می‌شوند.

با داشتن کامل‌ترین آرشیو پروژه‌های آماده و دانشجویی، دانلود سریع و آسان پروژه‌های آماده برای استفاده را تجربه کنید!

عناوین و فهرست کلی پروژه:

سازه های نگهبان

مقدمه

انواع سازه نگهبان ها:
1. مهار سازی
2. روش نیلینگ و دوخت به پشت
3. روش خرپایی
4. روش دیواره دیافراگمی
5. روش مهار متقابل
6. روش سپرکوبی
7. روش منبری
8. روش شمع کوبی

روش مهارسازی:
* مزایای روش مهار سازی
* معایب روش مهارسازی

روش نیلینگ و انکرینگ (دوخت به پشت)
* دستگاه های دریل واگن
1. دریل واگن ثابت
2. دریل واگن متحرک (دستی)
* مزایای روش دوخت به پشت
* معایب روش دوخت به پشت

روش خرپایی:
1. معرفی روش خرپایی
2. روش اجرای سازه نگهبان خرپایی

روش دیواره دیافراگمی:
* مزایای روش دیواره دیافراگمی
* معایب روش دیافراگمی

روش مهار متقابل:
* معرفی روش مهار متقابل
* مزایای روش مهار متقابل
* معایب روش مهار متقابل

روش اجرای شمع:
* مزایای روش اجرای شمع
* معایب روش اجرای شمع

روش اجرای سپرکوبی:
* معرفی روش سپرکوبی
* مزایای روش سپرکوبی
* معایب روش سپرکوبی

روش منبری:
* معرفی روش منبری
* مزایای روش منبری
* معایب روش منبری
