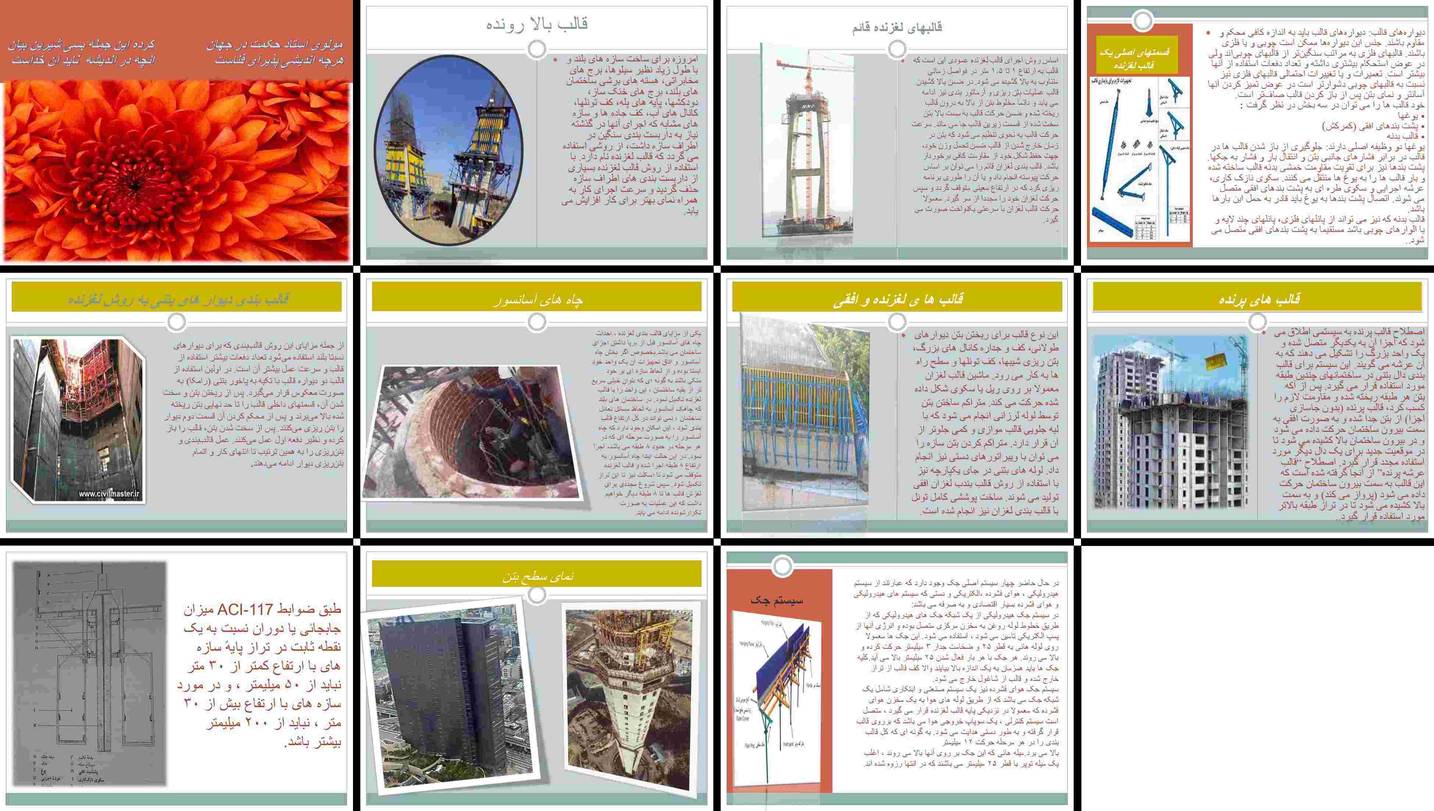

پروژه پاورپوینت قالب‌بندی لغزنده روشی نوین در ساخت سازه‌های بتنی

خلاصه ای از پروژه:

قالب لغزنده روشی نوین در ساخت سازه‌های بلند و با طول زیاد است که جایگزین داربست‌بندی‌های سنگین شده و سرعت و کیفیت اجرا را افزایش می‌دهد. این روش با بالا کشیدن متناوب قالب به ارتفاع ۱ تا ۱.۵ متر و بتن‌ریزی و آرماتوربندی همزمان انجام می‌شود. سرعت حرکت قالب به گونه‌ای تنظیم می‌شود که بتن در زمان خروج، مقاومت کافی برای حفظ شکل خود را داشته باشد.

اجزای اصلی قالب لغزنده شامل دیواره‌های قالب (چوبی یا فلزی)، یوغ‌ها (برای جلوگیری از باز شدن قالب و انتقال بار به جک‌ها)، پشت‌بندهای افقی (برای تقویت مقاومت خمشی بدنه قالب) و قالب بدنه (از پانل‌های فلزی، چند لایه یا الوارهای چوبی) هستند. این روش برای ساخت دیوارهای بتنی بلند، چاه‌های آسانسور (به صورت یکپارچه یا مرحله‌ای)، دیوارها و کف کانال‌ها، تونل‌ها، و سطح راه‌ها کاربرد دارد. همچنین، قالب‌های پرنده برای قالب‌بندی دال بتنی در ساختمان‌های چند طبقه استفاده می‌شوند.

سیستم جک، که وظیفه بالا بردن قالب را بر عهده دارد، انواع مختلفی دارد که شامل سیستم‌های هیدرولیکی، هوای فشرده، الکتریکی و دستی است. سیستم‌های هیدرولیکی و هوای فشرده به دلیل اقتصادی بودن، کاربرد بیشتری دارند. در سیستم هیدرولیکی، جک‌ها از طریق خطوط لوله روغن به مخزن مرکزی متصل هستند و با هر بار فعال شدن، ۲۵ میلی‌متر بالا می‌روند. در سیستم هوای فشرده، جک‌ها از طریق لوله‌های هوا به مخزن هوای فشرده متصل هستند و با هر مرحله حرکت، ۱۲ میلی‌متر قالب را بالا می‌برند.

عناوین و فهرست کلی پروژه:

قالب لغزنده (تعریف، کاربردها، مزایا)
* قالب های لغزنده قائم (اصول اجرا، سرعت حرکت)
* اجزای اصلی قالب لغزنده (دیواره‌ها، یوغ‌ها، پشت‌بندهای افقی، قالب بدنه)
* قالب بندی دیوارهای بتنی به روش لغزنده
* کاربرد قالب لغزنده در ساخت چاه های آسانسور
* قالب های لغزنده افقی (کاربردها، نحوه اجرا)
* قالب های پرنده (تعریف، کاربرد، نحوه اجرا)
* محدودیت های جابجایی در سازه ها
* نمای سطح بتن
* سیستم جک (انواع، سیستم هیدرولیکی، سیستم هوای فشرده)
