پروژه پاورپوینت ماشینکاری التراسونیک اصول، تاریخچه، ساختار و پارامترها
خلاصه ای از پروژه:
ماشینکاری التراسونیک (USM) از امواج التراسونیک برای ماشینکاری مواد استفاده میکند. این تکنولوژی با کشف خواص و اثرات امواج التراسونیک مانند تجمع ذرات، امولسیونسازی، و خرد کردن اجسام شکننده در سال 1927 توسعه یافت. در ابتدا برای یافتن عیوب مواد استفاده میشد، اما به دلیل محدودیتها، کاربرد آن در ماشینکاری کاهش یافت و بیشتر برای دریلکاری قطعات شکننده مورد استفاده قرار میگیرد.
اساس کار ماشینکاری التراسونیک بر مبنای نوسانات فرکانس بالای سر ابزار در حضور گل ساینده است. این فرایند امکان برادهبرداری با نیروی مکانیکی میکروسکوپی را فراهم میکند. ساختار دستگاه USM شامل اجزایی نظیر ژنراتور، ترانسدیوسر، ابزار، متمرکز کننده، سیستم گل ساینده و سیستم بارگذاری استاتیک میباشد که هر کدام وظایف خاصی را بر عهده دارند.
ژنراتور انرژی نوسانی هسته التراسونیک را تامین میکند و از طبقات مختلفی مانند اسیلاتور، تقویتکنندههای ولتاژ و جریان تشکیل شده است. ترانسدیوسر نوسانات الکتریکی را به ارتعاشات مکانیکی تبدیل میکند که این تبدیل میتواند از طریق خواص پیزوالکتریک کریستالها یا روشهای مغناطیسی انجام شود. متمرکز کننده نیز امواج التراسونیک را هدایت، منتقل و در یک سطح کوچک متمرکز میکند تا دامنه ارتعاشات تقویت شود.
ابزار در ماشینکاری التراسونیک میتواند به دو شکل باشد: بخشی از متمرکز کننده یا قطعهای جداگانه که به آن متصل میشود. جنس ابزار باید به گونهای باشد که به راحتی ماشینکاری شود، در برابر سایش مقاوم باشد و دچار تغییر فرم پلاستیک نگردد. سیستم گل ساینده نیز شامل ذرات ساینده و مایع حملکننده است که در آن ذرات ساینده میتوانند از جنس الماس، بورون کارباید، سیلیکون کارباید یا آلومینا باشند.
در نهایت، سیستم بارگذاری استاتیک نیروی فشاری معینی را بر ابزار وارد میکند که مقدار این نیرو بر اساس جنس قطعه کار، ابزار و نوع گل ساینده تعیین میشود. در مجموع، هرچه جنس قطعه کار تردتر باشد، سرعت برادهبرداری بیشتر است، اما صافی سطح کاهش مییابد.
به دنبال پروژههای دانشجویی برتر در زمینه ماشینکاری التراسونیک هستید؟ همین حالا این پروژه آماده برای استفاده را به آسانی دانلود کنید!

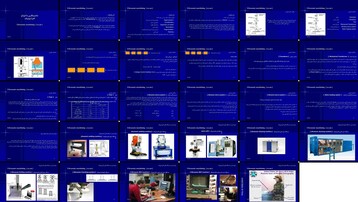

عناوین و فهرست کلی پروژه:
ماشینکاری با امواج التراسونیک
* تاریخچه
* ماهیت کار ماشین
* ساختار ماشین
* ژنراتور
* اسیلاتور (نوسان ساز)
* تقویت ولتاژ
* ترانس دیوسر
* متمرکز کننده
* ابزار
* سیستم گل ساینده
* سیستم بارگذاری استاتیک
* جمع بندی تاثیر پارامترهای مهم
* نمونه ای از دستگاه های التراسونیک
* دستگاه جوش التراسونیک
* دستگاه فرز التراسونیک
* دستگاه تمیز کاری التراسونیک
* دستگاه سوراخکاری التراسونیک
* دستگاه پانچ التراسونیک
* دستگاه تست غیر مخرب التراسونیک
