توضیحات

پروژه پاورپوینت تجهیزات و اصول ایمنی گازهای طبی در بیهوشی

خلاصه ای از پروژه:

کپسول‌های گاز طبی با رنگ‌های مشخصی شناسایی می‌شوند؛ اکسیژن معمولاً سبز (در آمریکا) یا سفید (در سایر نقاط) و نیتروس اکساید آبی است. سیلندرها در اندازه‌های مختلف از D تا H وجود دارند که حجم‌های متفاوتی از گاز را در فشار 2000 psi در خود جای می‌دهند. دماهای بحرانی برای گازهای مختلف متفاوت است و در حالت استاندارد، برخی از گازها به صورت مایع در سیلندرها نگهداری می‌شوند.

سیلندرهای گاز طبی معمولاً از نوع E هستند که برای اکسیژن، حدود 625 لیتر ظرفیت دارد و فشار آن حدود 2200 PSI است. در مورد نیتروس اکساید، حجم گاز در سیلندر حدود 1590 لیتر است. برای محاسبه مقدار نیتروس اکساید باقی‌مانده در سیلندر، وزن سیلندر خالی از وزن سیلندر پر کم شده و در عدد ثابت 500 ضرب می‌شود تا حجم گاز بر حسب لیتر به دست آید.

سیلندرهای پرفشار از جنس فولاد، استیل کربن، استیل منگنز و آلیاژهای آلومینیوم ساخته می‌شوند و ضخامتی بین یک چهارم تا پنج شانزدهم اینچ دارند. اتصالات ورودی خط لوله، سیستم دایره‌ای، تانک‌های H و تانک‌های فله از دیگر اجزای سیستم بیهوشی هستند. رنگ و حالت گازها در خطوط لوله نیز مشخص است؛ اکسیژن سفید (یا سبز)، نیتروس اکساید آبی، دی‌اکسید کربن خاکستری و هوا سیاه/سفید (یا زرد) است.

رگولاتورهای فشار بالا، فشار را به 50 psi کاهش می‌دهند و برای دستگاه‌های تهویه اکسیژن‌دار استفاده می‌شوند. رگولاتورهای فشار پایین، امکان تنظیم جریان اکسیژن را بین 1 تا 25 لیتر در دقیقه فراهم می‌کنند. اجزای دیگر دستگاه بیهوشی شامل تبخیرکننده‌ها، دمنده‌ها، لوله‌های خرطومی، جاذب دی‌اکسید کربن، فلومتر، ونتیلاتور و سیستم جمع‌آوری گازهای بیهوشی است.

جاذب‌های دی‌اکسید کربن حاوی موادی مانند سودالایم هستند که از هیدروکسید کلسیم، آب، هیدروکسید سدیم و هیدروکسید پتاسیم تشکیل شده‌اند. واکنش اصلی در این جاذب‌ها، تبدیل دی‌اکسید کربن به کربنات کلسیم و آب است که با کمک کاتالیزورهای قلیایی و آب انجام می‌شود. در این واکنش، به ازای هر مول دی‌اکسید کربن، یک مول آب تولید می‌شود.

به دنبال پروژه‌های دانشجویی برتر و آماده برای استفاده هستید؟ همین حالا این پروژه آماده را به آسانی دانلود کنید!

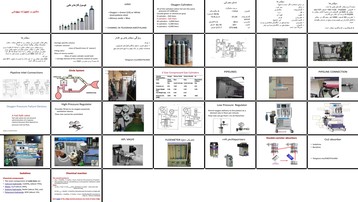

عناوین و فهرست کلی پروژه:

ماشین و تجهیزات بیهوشی

کپسول گازهای طبی
* رنگ
* سیلندرها
* انواع سیلندرها
* ویژگی سیلندرهای پر فشار
* دمای بحرانی
* نحوه محاسبه محتویات سیلندر نایتروس

اتصالات ورودی خطوط لوله (Pipelines)
* اتصال خط لوله (Pipeline Connection)
* وسایل ایمنی در صورت افت فشار اکسیژن (Oxygen Pressure Failure Devices)

رگولاتور فشار بالا (High-Pressure Regulator)
رگولاتور فشار پایین (Low Pressure Regulator)

اجزای دستگاه بیهوشی
* جریان سنج (Floemeter)
* تبخیرکننده (Vaporizer)
* جاذب دی‌اکسید کربن (Co2 Absorber)
* سودالایم (Sodalime)
* اجزای شیمیایی (Chemical components)
* واکنش شیمیایی (Chemical reaction)
* دریچه APL (APL Valve)
* لوله خرطومی (Corrugated tube)
* فن (Ventilator)
* دم (Bellow)
* سیستم جمع‌آوری گازهای بیهوشی (Scavenging system)
* سیستم دایره‌ای (Circle System)
