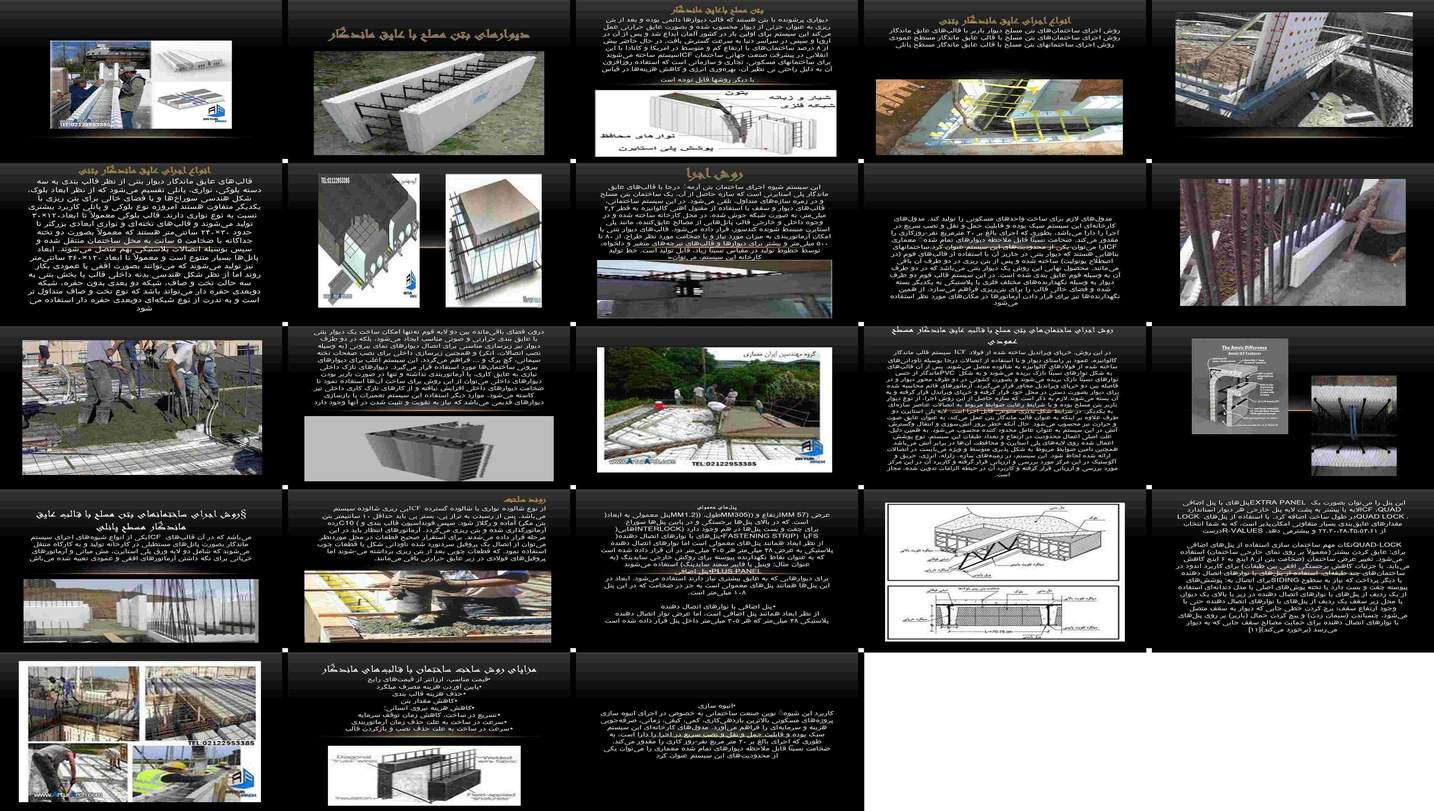

پروژه پاورپوینت بررسی دیوارهای بتن مسلح با قالب عایق ماندگار انواع و اجرا

خلاصه ای از پروژه:

📥 پروژه: دیوارهای بتن مسلح با عایق ماندگار (ICF)
این پروژه به معرفی و بررسی سیستم دیوارهای بتن مسلح با عایق ماندگار (Insulated Concrete Forms – ICF) می‌پردازد. ICF سیستمی نوین در صنعت ساختمان است که در آن قالب‌های دیوار به صورت دائمی باقی مانده و پس از بتن‌ریزی، علاوه بر نقش سازه‌ای، به عنوان عایق حرارتی نیز عمل می‌کنند. این فناوری که برای اولین بار در آلمان ابداع شد، به سرعت در سراسر جهان گسترش یافته و امروزه به دلیل راحتی بی‌نظیر، بهره‌وری انرژی و کاهش هزینه‌ها در مقایسه با روش‌های سنتی، مورد توجه فزاینده‌ای قرار گرفته است.

توضیحات محصول:
سیستم ICF دیواری پرشونده با بتن است که از قالب‌های فوم (معمولاً پلی استایرن) تشکیل شده و پس از بتن‌ریزی، این قالب‌ها در دو طرف دیوار بتنی باقی می‌مانند و یک دیوار بتنی با عایق‌بندی حرارتی و صوتی مناسب ایجاد می‌کنند. در این روش، قالب‌های فوم توسط نگهدارنده‌های فلزی یا پلاستیکی به یکدیگر متصل شده و فضای خالی برای بتن‌ریزی و قرارگیری آرماتورها را فراهم می‌سازند. این سیستم علاوه بر ایجاد عایق‌بندی مطلوب، زیرسازی مناسبی برای اتصال نماهای بیرونی و صفحات داخلی (مانند گچ‌برگ) فراهم می‌آورد و عمدتاً برای دیوارهای بیرونی ساختمان‌ها به کار می‌رود.

انواع اجرای عایق ماندگار بتنی از نظر قالب‌بندی به سه دسته بلوکی، نواری و پانلی تقسیم می‌شوند که در ابعاد، شکل هندسی سوراخ‌ها و فضای خالی بتن‌ریزی با یکدیگر متفاوت هستند. امروزه قالب‌های بلوکی و پانلی کاربرد بیشتری دارند. قالب‌های بلوکی معمولاً تا ابعاد ۱۲۰×۳۰ سانتی‌متر و قالب‌های نواری و تخته‌ای ابعادی بزرگ‌تر تا حدود ۳۰×۲۴۰ سانتی‌متر دارند. پانل‌ها نیز ابعاد بسیار متنوعی تا ۱۲۰×۳۶۰ سانتی‌متر دارند که می‌توانند به صورت افقی یا عمودی به کار روند. از نظر شکل هندسی بدنه داخلی قالب، سه حالت تخت و صاف، شبکه دوبعدی بدون حفره و شبکه دوبعدی حفره‌دار وجود دارد که نوع تخت و صاف متداول‌تر است.

روش اجرای این سیستم، ساخت ساختمان بتن آرمه درجا با استفاده از قالب‌های عایق ماندگار پلی استایرنی است. در این شیوه، قالب‌های دیوار و سقف در کارخانه با استفاده از مفتول آهنی گالوانیزه به صورت شبکه جوش شده تولید می‌شوند و پانل‌های عایق‌کننده مانند پلی استایرن منبسط شونده کندسوز در وجوه داخلی و خارجی قالب قرار می‌گیرند. این قالب‌ها امکان آرماتوربندی با ضخامت‌های مختلف را فراهم می‌کنند. مدول‌های کارخانه‌ای این سیستم سبک بوده و قابلیت حمل و نقل و نصب سریع را دارا هستند که منجر به افزایش بهره‌وری در اجرا می‌شود. تنها محدودیت قابل ذکر، ضخامت نسبتاً قابل ملاحظه دیوارهای تمام شده معماری است.

در این پروژه به تفصیل به روش‌های اجرایی مختلف پرداخته شده است. به عنوان مثال، در روش اجرای ساختمان‌های بتن مسلح با قالب عایق ماندگار مسطح عمودی، از خرپای ویراندیل فولادی گالوانیزه و نوارهای PVC به عنوان قالب ماندگار استفاده می‌شود. این روش سازه‌ای از نوع دیوار باربر بتن مسلح ایجاد می‌کند که علاوه بر عایق‌بندی صوت و حرارت، نیازمند رعایت ضوابط مربوط به اتصالات و شکل‌پذیری است. همچنین، خطر بروز و گسترش آتش‌سوزی در این سیستم به عنوان یک عامل محدودکننده مطرح است که به همین دلیل، اعمال محدودیت در ارتفاع و تعداد طبقات با توجه به نوع پوشش محافظ در برابر آتش ضروری است. روش اجرای پانلی نیز به عنوان یکی دیگر از شیوه‌های رایج ICF معرفی می‌شود.

روند ساخت با سیستم ICF با پی‌ریزی شالوده نواری یا گسترده آغاز می‌شود. پس از آماده‌سازی بستر پی با بتن مگر، فونداسیون قالب‌بندی، آرماتورگذاری و بتن‌ریزی می‌گردد و آرماتورهای انتظار در این مرحله قرار داده می‌شوند. در این سیستم، انواع مختلفی از پنل‌ها وجود دارد که شامل پنل‌های معمولی با ابعاد استاندارد، پنل‌های با نوارهای اتصال‌دهنده (Fastening Strip) برای اتصال روکش‌های خارجی، پنل‌های اضافی (Plus Panel) برای دیوارهایی با نیاز به عایق بیشتر و پنل‌های اضافی با نوارهای اتصال‌دهنده می‌شوند. همچنین، پنل‌های Extra Panel امکان دستیابی به مقادیر عایق‌بندی بسیار متنوعی را فراهم می‌کنند و برای افزایش عایق‌بندی، تغییر عرض ساختمان یا کاربرد اندود در ساختمان‌های چند طبقه‌ای به کار می‌روند.

🎯 مناسب برای:
* مهندسان عمران و معماری
* دانشجویان رشته‌های مهندسی ساختمان
* پیمانکاران و شرکت‌های ساختمانی
* محققان و فعالان در حوزه ساخت و ساز پایدار
* کارفرمایان و سرمایه‌گذاران پروژه‌های ساختمانی
📂 ویژگی‌های فایل:
این پروژه شامل توضیحات جامع و کامل در مورد دیوارهای بتن مسلح با عایق ماندگار، انواع قالب‌ها، روش‌های اجرایی، مزایا، محدودیت‌ها و جزئیات فنی مربوط به پنل‌ها است. این مجموعه به عنوان یک منبع اطلاعاتی غنی، به درک عمیق‌تر این فناوری نوین کمک کرده و برای نگارش گزارش‌ها، تحقیقات و ارائه پروژه‌های دانشجویی و حرفه‌ای بسیار مفید خواهد بود.
برای دسترسی به کامل‌ترین آرشیو پروژه‌های آماده و دانشجویی، این پروژه آماده برای استفاده را به آسانی و با دانلود سریع دریافت کنید!

عناوین و فهرست کلی پروژه:

دیوارهای بتن مسلح با عایق ماندگار (ICF)
– معرفی سیستم و کاربردها
– انواع روش‌های اجرای ICF
– روش اجرای دیوار باربر با قالب‌های عایق ماندگار
– روش اجرای با قالب عایق ماندگار مسطح عمودی
– روش اجرای با قالب عایق ماندگار مسطح پانلی
– انواع قالب‌های عایق ماندگار بتنی
– دسته‌بندی قالب‌ها از نظر قالب‌بندی (بلوکی، نواری، پانلی)
– دسته‌بندی قالب‌ها از نظر شکل هندسی بدنه داخلی
– روش کلی اجرای سیستم ICF
– روند ساخت و پی‌ریزی شالوده
– انواع پنل‌های ICF
– پنل معمولی
– پنل‌های با نوارهای اتصال دهنده (Fastening Strip)
– پنل اضافی (Plus Panel)
– پنل اضافی با نوارهای اتصال دهنده
– پنل‌های با پنل اضافی (Extra Panel / Quad-lock)
– مزایای روش ساخت ساختمان با قالب‌های ماندگار
– محدودیت‌های سیستم ICF
