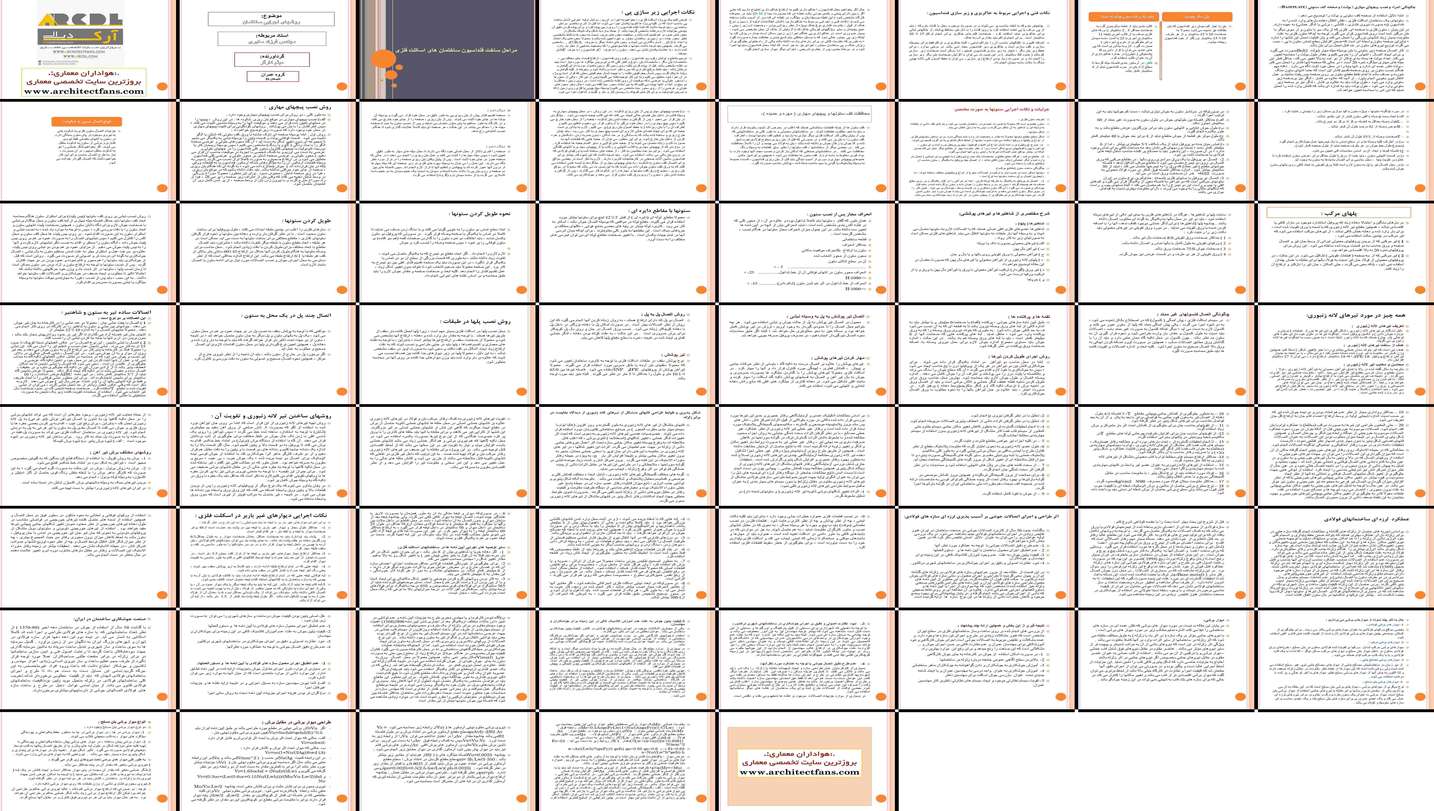

پروژه پاورپوینت مراحل اجرایی ساخت فنداسیون ساختمان اسکلت فلزی

خلاصه ای از پروژه:

مراحل ساخت فنداسیون ساختمان‌های اسکلت فلزی با پیاده‌سازی نقشه فنداسیون روی زمین آغاز می‌شود. این کار نیازمند تعیین دقیق موقعیت محورها نسبت به نقاط مشخص و درج جزئیاتی مانند مقاطع، رقوم زیر و روی فنداسیون، ارتفاعات، مشخصات بتن مگر و بتن، و نوع و قطر میلگردها در نقشه است. قبل از پیاده‌سازی، باید زمین را از ناهمواری‌ها و گیاهان پاک کرد و شمال جغرافیایی نقشه را با جهت محل پروژه منطبق نمود. سپس محور مبنا را مشخص کرده و سایر محورها را با استفاده از ابزارهایی مانند دوربین تئودولیت یا ریسمان کار تعیین می‌کنند.

خاکبرداری برای محل فنداسیون باید با در نظر گرفتن اطلاعات مربوط به نوع خاک، مقاومت فشاری، وضعیت آب زیرزمینی و عمق یخبندان انجام شود. در صورت ریزشی بودن خاک یا وجود خطر خالی شدن زیر پی مجاور، باید از شمع‌بندی و حفاظت جداره استفاده کرد. برای خاکریزی و زیرسازی فنداسیون، از پر کردن چاه‌های متروکه با شفته مناسب و استفاده از پی‌های مرکب یا دال بتنی محافظ در صورت وجود قنات متروکه استفاده می‌شود. خاک‌های نباتی برای خاکریزی مناسب نیستند و ضخامت قشرهای خاکریز باید بین 15 تا 20 سانتیمتر باشد تا تراکم مناسب انجام شود. در نهایت، قالب‌بندی با استفاده از تخته سالم، ورقه‌های فلزی صاف یا قالب آجری انجام شده و بتن مگر با ضخامت 10 تا 15 سانتیمتر ریخته می‌شود.

ستون‌های اسکلت فلزی بارها را به فنداسیون منتقل می‌کنند و صفحه کف ستونی با افزایش سطح تماس ستون با پی، توزیع نیروها را در حد قابل تحمل برای بتن فراهم می‌سازد. اتصال صفحه زیر ستونی با بتن توسط میله مهار (بولت) انجام می‌شود که انتهای آن خم شده و طول آن با توجه به نوع کار و بارهای وارده محاسبه می‌گردد. نصب پیچ‌های مهاری به دو روش انجام می‌شود: نصب در موقع بتن‌ریزی شالوده‌ها با استفاده از شابلن و تثبیت پیچ‌ها با جوش دادن به میلگردهای شبکه آرماتور، یا قرار دادن دقیق صفحه تقسیم فشار پیش از بتن‌ریزی و ثابت کردن بولت‌ها در جای خود.

عناوین و فهرست کلی پروژه:

مقدمه و معرفی
* مراحل ساخت فنداسیون ساختمان های اسکلت فلزی
* نکات اجرایی زیر سازی پی
* نکات فنی و اجرایی مربوط به خاکبرداری
* نکات فنی و اجرایی مربوط به خاکریزی و زیر سازی فنداسیون
* قالب بندی فنداسیون
* بتن مگر
* اجراء و نصب پیچهای مهاری (بولت) و صفحه کف ستونی (Baseplate)
* روش نصب پیچهای مهاری
* محافظت کف ستونها و پیچهای مهاری ( مهره و حدیده )
* جزئیات و نکات اجرایی ستونها
* چگونگی ساخت ستون (مقاطع مرکب)
* روش نصب نبشی بر روی کف ستونها (بیس پلیت) برای استقرار ستون
* طویل کردن ستونها
* ستونها با مقاطع دایره ای
* انحراف مجاز پس از نصب ستون
* شرح مختصری از شاهتیرها و تیرهای پوششی
* پلهای مرکب
* اتصالات ساده تیر به ستون و شاهتیر
* اتصال چند پل در یک محل به ستون
* روش نصب پلها در طبقات
* روش اتصال پل به پل
* تیر پوشش
* اتصال تیر پوشش به پل به وسیله نبشی
* مهار کردن تیرهای پوشش
* لقمه ها و پرکننده ها
* روش اجرای طویل کردن تیرها
* چگونگی اتصال کنسولهای غیر ممتد
* همه چیز در مورد تیرهای لانه زنبوری
* روشهای مختلف برش تیر آهن
* روشهای ساختن تیر لانه زنبوری و تقویت آن
* شکل پذیری و ظوابط طراحی قابهای متشکل از تیرهای لانه زنبوری از دیدگاه مقاومت در برابر زلزله
* نکات اجرایی دیوارهای غیر باربر در اسکلت فلزی
* سایر توصیه های اجرایی آیین نامه ها در ساختمانهای اسکلت فلزی
* اثر طراحی و اجرای اتصالات جوشی بر آسیب پذیری لرزه ای سازه های فولادی
* عملکرد لرزه ای ساختمانهای فولادی
* صنعت جوشکاری ساختمان در ایران
* علل اصلی پایین بودن کیفیت جوش درساخت و سازهای شهری
* دیوار برشی
* انواع دیوار برشی بتن مسلح
* طراحی دیوار برشی در مقابل برش
* طراحی دیوار برشی در مقابل خمش
* دیوارهای برشی با بازشو ها
