پروژه تاسیسات مسکونی 2 طبقه ویلایی به همراه پلان های معماری

فهرست:

معماری :

سایت پلان

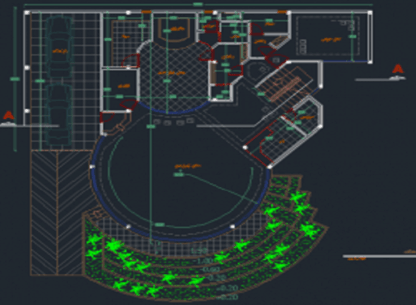

پلان همکف

پلان زیر زمین

پلان مبلمان

پلان شیب بندی بام

نما

برش طولی

تاسیسات :

فهرست مطالب

پلان سیستم روشنایی طبقه زیر زمین

 پلان کنتور و جانمایی چاه ارت

 پلان سیستم روشنایی همکف

پلان سیستم پریز های برق طبقه زیر زمین

پلان سیستم پریز های برق همکف

سیستم تلفن و ایفون و انتن پلان زیر زمین

سیستم تلفن و ایفون و انتن پلان همکف

 پلان سیستم اعلان حریق ادرس پذیر طبقه زیر زمین

 پلان سیستم اعلان حریق ادرس پذیر طبقه همکف

رایزر دیاگرام انتن مرکزی

کنتور برق طبقات

جزئیات نصب سیستم اتصال زمین با الکترود صفحه مسی تخت یا مشبک

جزئیات اتصالات جعبه فیوز پیلوت

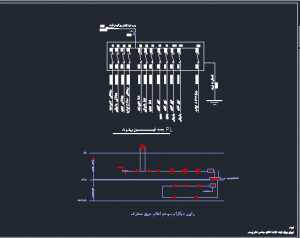

رایزر دیاگرام سیستم اعلان حریق متعارف

جدول علائم تاسیسات الکتریکی
